Polikarbonatni prozorni profili se uporabljajo, ko mora prozorna plastična oblika narediti več kot samo videti prozorno. Pri mnogih projektih mora isti profil prepuščati svetlobo, zmanjšati bleščanje, biti odporen na udarce, ohraniti obliko in preživeti namestitev, čiščenje ali izpostavljenost na prostem.
To je razlogpolikarbonatni profiliso pogosti pri pokrovih LED razsvetljave, oznakah, varovalih strojev, zaščitnih zaslonih, arhitekturnih oblogah, komponentah rastlinjakov in industrijskih delih po meri. Težaven del ni izbira polikarbonata na splošno. Težaven del je izbrati pravo razmerje med jasnostjo, razpršenostjo svetlobe, trdnostjo, UV stabilnostjo in obliko iztiskanja.
Povsem jasen profil lahko prikazuje LED pike. Zelo razpršen profil lahko zmehča svetlobo, vendar zmanjša vidno svetlost. Močan profil lahko še vedno poči, če je stena pretanka, če so luknje za vijake preblizu roba ali če zaskočna zasnova povzroča preveliko obremenitev. V tem priročniku je razloženo, kako oceniti te kompromise,-preden zahtevate ponudbo ali odobrite vzorec.
Kaj so prozorni polikarbonatni profili?
Polikarbonatni prozorni profili so ekstrudirane PC plastične oblike s fiksnim-prerezom. Za razliko od ravnih plošč se proizvajajo kot neprekinjene dolžine in nato razrežejo na zahtevano velikost. Odvisno od dizajna so lahko prozorni, pol-prozorni, matirani, opalni, mlečni, teksturirani, tonirani ali ko-ekstrudirani z različnimi funkcionalnimi deli.
Tipični formati vključujejo prozorne cevi, U-kanale, pokrove difuzorjev LED, pokrove s priponkami, profile za zaščito robov, leče po meri, arhitekturne obrobe, profile za zaščito strojev in pokrove zaslonov. Za projekte razsvetljave,polikarbonatni profili za razsvetljavoso pogosto oblikovani tako, da se prilegajo aluminijastim ohišjem, LED trakovom, cevnim svetilkam ali linearnim napeljavam.
Polikarbonat je pogosto izbran, ker združuje optično čistost in žilavost. Curbell Plastics opisuje polikarbonat kot prozoren, močan in trd termoplast z izjemno odpornostjo na udarce, zaradi česar je primeren za aplikacije, kot so varovala strojev, znaki, arhitekturna zasteklitev, obrazni ščitniki, strešna okna in zasloni. Pregled gradiva si lahko ogledate naStran o polikarbonatnem materialu podjetja Curbell Plastics.
Zakaj morajo biti jasnost, razpršenost in moč uravnoteženi
Transparentni PC profili pogosto ne uspejo v resnični uporabi, ne zato, ker je material napačen, ampak zato, ker optične in mehanske zahteve niso bile dovolj jasno definirane. Kupec razsvetljave lahko zahteva "prozoren pokrov", vendar dejansko potrebuje difuzor. Kupec stroja lahko zahteva prozorno zaščito, vendar spregleda obremenitev pritrjevanja. Kupec napisov se lahko osredotoči na videz, pozabi pa na izpostavljenost UV žarkom.
Jasnost proti razpršenosti
Jasnost pomeni, da profil uporabnikom omogoča preglednost. Difuzija pomeni, da profil razprši svetlobo, da zmanjša bleščanje, vidne pike LED ali neenakomerno svetlost. Ta dva cilja si lahko nasprotujeta.
A polikarbonatni profil s prozorno osvetlitvijoje primeren, kadar sta vidnost in visoka prosojnost pomembnejša od skrivanja vira svetlobe. Dobro deluje za zaščitne pokrove, prozorne cevi, zaščitne zaslone in aplikacije, kjer morajo uporabniki videti komponento za profilom.
Matiran, opal, mlečni ali teksturiran profil je običajno boljši, če se profil uporablja kot razpršilec svetlobe. Curbell ugotavlja, da so posebni akrilni in polikarbonatni razredi zasnovani tako, da razpršijo vroče točke LED, hkrati pa ohranjajo uporaben prenos svetlobe. To še posebej velja za pokrove LED trakov in linearne oblike razsvetljave. Oglejte si Curbellov pregledplastika za razsvetljavo, ki razprši svetloboza več ozadja.
Trdnost v primerjavi z optično zmogljivostjo
Trdnost ni samo materialna lastnost. Je tudi rezultat oblikovanja profila. Polikarbonatni profil ima lahko dobro odpornost na udarce, vendar lahko tanke stene, ostri notranji vogali, nepodprti razponi in tesno prilegajoča-območja še vedno povzročijo obremenitev.
Za profile po meri prej-preglejte presek. Debelina stene, zasnova polmera, postavitev reber, način pritrditve, toleranca rezanja in pritisk vgradnje vplivajo na to, ali bo del deloval dobro po iztiskanju in sestavljanju.
Prozoren, moten, opal ali teksturiran: kateri zaključek profila bi morali izbrati?
| Zaključek profila | Najboljše za | Glavna prednost | Glavno tveganje |
|---|---|---|---|
| jasno | Zaščitni pokrovi, prozorne cevi, zaščita zaslona, vidne komponente | Visoka vidljivost in čist videz | Lahko razkrije LED pike ali notranje podrobnosti |
| Zamrznjen | Pokrovi LED trakov, mehka osvetlitev, zmanjšanje bleščanja | Boljša difuzija ob ohranjanju relativno čistega videza | Lahko zmanjša ostro vidljivost |
| Opal ali mlečno | Linearna razsvetljava, znaki, videz-brez pik | Močno sipanje svetlobe in bolj gladka osvetlitev | Lahko zmanjša vidno svetlost in prosojnost |
| Teksturirano | Kontrola bleščanja, okrasni pokrovi, širjenje svetlobe | Lahko izboljša difuzijo z oblikovanjem površine | Tekstura lahko vpliva na čiščenje in videz |
Če je vaš cilj mehka linearna svetloba, apolikarbonatni profil za osvetlitevozpolikarbonatni profil mlečne osvetlitveje običajno bolj primeren kot prozorna prevleka. Če sta vaš cilj vidnost in zaščita, je čisti računalnik običajno boljše izhodišče.
Polikarbonatni ali akrilni difuzorski profili
Mnogi kupci primerjajo polikarbonat z akrilom, znanim tudi kot PMMA. Oba materiala je mogoče uporabiti za prozorne in razpršene profile, vendar nista enaka glede odpornosti na udarce, obnašanja do prask, optičnega videza, toplotne zmogljivosti in tveganja uporabe.
| Faktor | Polikarbonatni profil | Akrilni profil |
|---|---|---|
| Odpornost na udarce | Običajno močnejša izbira za uporabo na-zaščitnih in javnih površinah | Primerno za uporabo v zaprtih prostorih-z manjšim vplivom |
| Optična jasnost | Dobra jasnost, na voljo tudi v razpršenih razredih | Pogosto izbrano, ko je glavni cilj visoka optična jasnost |
| Razsvetljava | Dobro za trpežne LED pokrove in industrijsko razsvetljavo | Dobro za pokrove za dekorativno in notranjo razsvetljavo |
| Ravnanje s tveganjem | Bolje tam, kjer se deli pogosto ravnajo, nameščajo ali čistijo | Bolj primeren, kjer je tveganje udarca omejeno |
| Tipična uporaba | Varovala za stroje, javna razsvetljava, zaščitni pokrovi, zunanji-profili | Maloprodajne vitrine, okrasni pokrovi, razpršilniki notranje svetlobe |
Izberite polikarbonat, ko sta trdnost in vzdržljivost prioriteta. Razmisliteakrilni profiliko je aplikacija v zaprtih prostorih, ima majhen-vpliv in je v glavnem osredotočena na optično jasnost ali okrasni videz. Za projekte LED razsvetljave, kjer se razmišlja o PMMA, je sorodna možnost aPMMA LED profil.

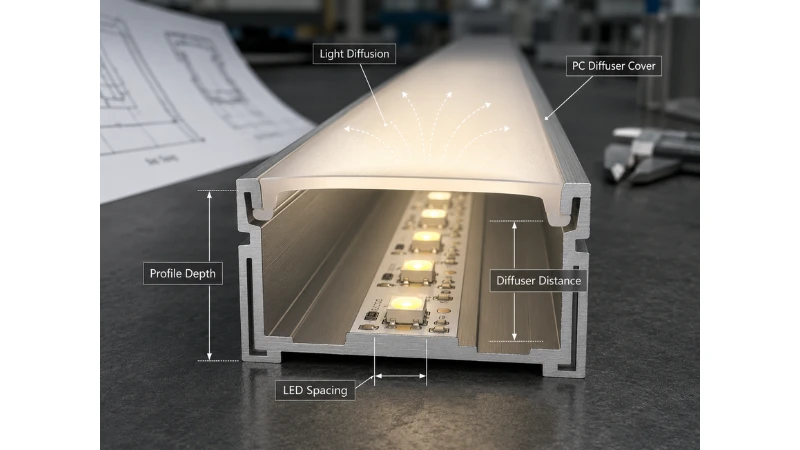

Ključni dejavniki zasnove za profile LED difuzorjev
LED osvetlitev je ena najpogostejših uporab za prozorne in razpršene PC profile. Apolikarbonatni LED difuzor svetlobemora nadzorovati svetlobo, medtem ko še vedno namešča napeljavo in preživi namestitev.
Razdalja LED in razdalja do pokrova
Če so LED diode blizu površine difuzorja, bodo na prozornem pokrovu običajno prikazane posamezne pike. Morda bo potreben globlji profil ali močnejša difuzija. Če so LED diode dlje od pokrova, bo morda zadostoval učinek svetlejše difuzije.
Meglica in prepustnost svetlobe
Meglica opisuje sipanje svetlobe, medtem ko prepustnost svetlobe opisuje, koliko svetlobe preide skozi material. Za optično testiranje ASTM D1003 pokriva motnost in prepustnost svetlobe prozorne plastike. Kupci, ki potrebujejo nadzorovano optično zmogljivost, se lahko obrnejo naASTM D1003pri razpravljanju o testnih metodah z dobavitelji.
Vrsta napeljave
Linearna napeljava LED, cevna svetilka, vgradno ohišje in vodotesen pokrov luči lahko zahtevajo drugačno obliko profila. Za običajne linearne aplikacije, alinearni LED difuzor svetlobeje pogosto boljša referenčna točka kot generični prozorni plastični pokrov.
Kako določiti polikarbonatni prozorni profil po meri
Dober profil po meri se začne z jasno specifikacijo. Če so risba, optične zahteve in pogoji namestitve nejasni, je lahko vzorec na mizi videti sprejemljiv, po montaži pa odpove.
1. Določite aplikacijo
Začnite z dejanskim primerom uporabe: pokrov LED traku, leča za označevanje, prozorna cev, zaščita stroja, komponenta rastlinjaka, pokrov zaslona, arhitekturna obloga ali industrijsko ohišje. Aplikacija določa, ali mora profil dati prednost jasnosti, difuziji, odpornosti na udarce, UV-obstojnosti, toplotni učinkovitosti ali trdnosti prileganja.
2. Posredujte risbo ali vzorec
Tehnična risba mora vključevati mere prečnega-prereza, debelino stene, zahteve za polmer, pritrdilne točke, območja sponk, dolžino, toleranco rezanja, površinsko obdelavo in zahteve glede barve ali prosojnosti. Če ste začetnik v oblikovanju iztiskanja, ta vodnik zaiztiskanje plastičnih profilovlahko pomaga razložiti osnovni postopek.
3. Preglejte izvedljivost ekstrudiranja
Vsake oblike ni enako enostavno iztisniti. Zelo tanke stene, nenadne spremembe debeline, ostri notranji vogali, globoki spodrezki ali nestabilni odseki za -prileganje lahko povečajo tveganje pri orodju in proizvodnji. Za zapletene oblike je bolje, da se o oblikovanju pogovorite z dobaviteljem, ki ima izkušnje s templastični iztiski po meripred odpiranjem orodja.
4. Določite optične zahteve
Izogibajte se uporabi le širokih izrazov, kot sta "prozoren" ali "razpršen". Namesto tega opišite vizualni rezultat, ki ga potrebujete: jasna vidljivost, mehka svetloba, skrite LED pike, opalni videz, matirana površina, visoka difuzija, nizka difuzija ali uravnotežen prenos in meglica.
5. Določite mehanske in okoljske zahteve
Dobavitelj mora vedeti, ali bo del izpostavljen udarcem, upogibanjem, vibracijam, ponavljajočemu se odstranjevanju, vijakom, zaskočnim sklopom, čistilnim kemikalijam, sončni svetlobi na prostem, toploti LED ali stiku z javnostjo. Za zunanje ali gradbene-projekte,gradbeni polikarbonatni profilije lahko ustrezna referenčna kategorija.
Pogoste napake, ki se jim je treba izogibati
Izbira Clear PC, ko dejansko potrebujete difuzijo
Prozoren pokrov je lahko pred namestitvijo videti čist, po vklopu luči pa pokaže vsako točko LED. Pri trakovih LED preizkusite pokrov z dejanskim razmikom LED, globino vgradnje in stopnjo svetlosti, preden potrdite zaključek.
Ignoriranje UV zahtev na prostem
Zunanji prozorni profili se ne smejo določiti na enak način kot notranji pokrovi. Izpostavljenost sončni svetlobi lahko vpliva na videz in-dolgoročno delovanje, če razred ni primeren. Za projekte na prostem navedite pričakovano okolje v RFQ in vprašajte, ali je potreben UV-stabiliziran material ali zaščitna stopnja.
Ustvarjanje stresa med namestitvijo
Pre-zategnjeni vijaki, sklop s prisilnim{1}}pritrjevanjem, ostri vogali in luknje preblizu robov lahko povzročijo lokalno napetost. Uporabite ustrezno razdaljo, zaobljene vogale, nadzorovan pritisk pritrjevanja in ustrezne metode pritrditve.
Pozabite na zahteve glede plamena
Nekatere aplikacije za razsvetljavo, elektriko in naprave lahko zahtevajo oceno plamena. Če je to pomembno, prosite dobavitelja za razred materiala in dokumentacijo o preskusu. UL navaja UL 94 med svojimi storitvami testiranja vnetljivosti za plastične materiale, ki se uporabljajo v napravah in napravah; glejUL testiranje vnetljivostiza kontekst.
Odobritev vzorca brez pravega testiranja namestitve
Profil lahko prestane vizualni pregled, vendar še vedno ne uspe v vpenjalu. Pred masovno proizvodnjo preizkusite prileganje, trdnost zaskoka, enakomernost svetlobe, bleščanje, vroče točke, površinske sledi, izpostavljenost toploti, način čiščenja, pakiranje in natančnost rezanja.
Najboljše aplikacije za polikarbonatne prozorne profile
LED razsvetljava in linearne napeljave
Polikarbonat je primeren za pokrove LED, ki potrebujejo vzdržljivost, difuzijo in večkratno rokovanje. Za tračno razsvetljavo, razsvetljavo kabinetov, javno razsvetljavo in industrijske napeljave so možnosti, kot je nprpolikarbonatni LED pokrovilahko pomaga zaščititi vir svetlobe in hkrati izboljša videz.
Signalni in prikazovalni sistemi
Prozorni ali razpršeni profili PC lahko zaščitijo notranje vire svetlobe, podpirajo čisto osvetljeno površino in zmanjšajo bleščanje. Za zaslonske aplikacije, pri katerih je jasnost pomembnejša od vpliva, se lahko razmisli tudi o akrilu. Za veliko-prometne ali zunanje oznake je polikarbonat pogosto varnejša možnost.
Industrijska varovala in zaščitni pokrovi
Varovala stroja in zaščitni pokrovi pogosto potrebujejo vidljivost in odpornost na udarce. Polikarbonat je uporaben, ko morajo operaterji videti opremo za pokrovom, hkrati pa zmanjša tveganje zloma.
Rastlinjak in arhitekturne komponente
Transparentni PC profili lahko podpirajo lahke strukture, kjer so pomembna prepustnost svetlobe, vzdržljivost in odpornost na vremenske vplive. O uporabi na prostem se je treba pogovoriti zgodaj, ker izpostavljenost UV žarkom in način namestitve vplivata na izbiro materiala.
Projekti iztiskanja po meri
Kadar se standardni profili ne morejo ujemati z zahtevano obliko, je morda boljša rešitev ekstrudiranje po meri. Aiztiskanje polikarbonatne plastike po merije mogoče razviti okoli zahtevanega prečnega-prereza, zaključka, dolžine in funkcionalnih podrobnosti.
Kontrolni seznam RFQ pred naročilom
Preden zahtevate ponudbo, pripravite naslednje podatke:
- Uporaba in industrija
- Notranja ali zunanja uporaba
- Risba, skica ali fizični vzorec
- Mere-prereza
- Zahtevana dolžina in toleranca rezanja
- Prednostna debelina stene
- Prozoren, moten, opal, mlečni, teksturiran ali obarvan videz
- Zahteva za difuzijo svetlobe
- Vrsta LED, razmik med LED in razdalja med difuzorjem, če se uporablja za razsvetljavo
- Zahteva glede udarca, upogiba ali obremenitve
- Zahteva po izpostavljenosti UV žarkom
- Zahteva glede izpostavljenosti toploti ali plamena
- Površinska obdelava in pogoji čiščenja
- Predvidena količina naročila
- Zahteva po vzorcu
- Zahteva glede pakiranja
- Ciljni razpored dostave
Če je projekt pripravljen za pregled dobavitelja, je najbolj neposreden naslednji korak, da pošljete risbo in podrobnosti aplikacije prekstran za povpraševanje.
pogosta vprašanja
V: Za kaj se uporablja spustni kabel FTTH?
O: Povezuje zadnji del optičnega dostopovnega omrežja z domom, pisarno, optično vtičnico ali ONT.
V: Kakšna je razlika med notranjim in zunanjim spustnim kablom?
O: Notranji kabel običajno poudarja učinkovitost plamena, prilagodljivost in enostavno napeljavo. Zunanji kabel zahteva ustrezno odpornost na sončno svetlobo, vlago, temperaturne spremembe in mehanske obremenitve.
V: Ali je G.657A2 vedno boljši od G.652D?
O: Ne. G.657A2 običajno zagotavlja boljšo zmogljivost upogibanja, vendar je pravilna izbira odvisna od geometrije poti, zasnove kabla, združljivosti, projektnih specifikacij in stroškov.
V: Ali naj izberem FRP ali jekleno žico?
O: FRP ni-kovinska in je električno izolativna. Jeklena žica lahko zagotovi močno natezno podporo po konkurenčni ceni, vendar je prevodna. Izberite člana glede na natezno trdnost, pogoje poti in električne{3}}varnostne zahteve.
V: Kdaj naj uporabim predhodno zaključen kabel?{0}}
O: Uporabite ga, kadar so hitrost namestitve, ponovljiva kakovost konektorja in hitro popravilo prioritete in je dolžino poti mogoče natančno načrtovati.
V: Ali je mogoče konektorje APC in UPC povezati skupaj?
O: Ne bi jih smeli neposredno pariti v proizvodni povezavi. Njihove-geometrije končnih ploskev se razlikujejo, kar lahko povzroči čezmerno vstavljeno izgubo in odboj.
V: Zakaj lahko tesno navijanje poveča izgubo?
O: Majhna ali nepravilna tuljava lahko povzroči makro-upogibanje ali mikro-upogibanje. Posledica spremembe optične poti poveča slabljenje. Hranite ohlapnost na ali nad navedenim radijem upogiba kabla.
V: Kako je treba kabel preizkusiti po namestitvi?
O: Preglejte najmanj traso in priključke ter izmerite povezavo v skladu z načrtom prevzema projekta. OLTS se običajno uporablja za izgubo od konca do- konca, medtem ko je OTDR uporaben za lociranje in dokumentiranje dogodkov.
V: Za kaj se uporablja optični kabel z ohlapno cevjo?
O: Optični kabel z ohlapno cevjo se uporablja predvsem za zunanja in -optična omrežja na dolge razdalje, vključno z antenskimi, kanalskimi, direktnimi vkopi, kampusnimi, telekomunikacijskimi hrbtenicami, podzemnimi, komunalnimi in aplikacijami FTTX.
V: Ali so ohlapna vlakna boljša od vlaken s tesnim pufrom?
O: Ohlapna cevna vlakna so boljša za zaščito na prostem, odpornost na vlago in dolge kable. Tesno varovana vlakna so boljša za uporabo v zaprtih prostorih, patch panele, hitro zaključevanje in prostore z opremo.
V: Kakšna je razlika med kablom s centralno ohlapno cevjo in kablom z več ohlapnimi cevmi?
O: Kabel s centralno ohlapno cevjo namesti vlakna znotraj ene centralne cevi in je običajno bolj kompakten. Kabel z več ohlapnimi cevmi uporablja več cevi, navitih okoli močnega elementa, in je boljši za večje število vlaken, združevanje vlaken in večja zunanja omrežja.
V: Ali je boljši cevni kabel, napolnjen z gelom-ali suho vodo-?
O: Kabel, napolnjen z- gelom, se pogosto izbere, kadar je zaščita pred vlago prednostna naloga in je sprejemljivo dodatno čiščenje. Kabel,-zamašen s suho vodo, je čistejši in hitrejši za pripravo. Boljša izbira je odvisna od tveganja vlage na poti, prakse namestitve in specifikacij projekta.
V: Ali se lahko ohlapni cevni kabel uporablja v zaprtih prostorih?
O: Uporablja se lahko v prehodih znotraj/zunanje, vendar je treba preveriti oceno jakne, požarno odpornost in zahteve lokalne kode. Ne predvidevajte, da je zunanji ohlapni cevni kabel mogoče napeljati v zaprtih prostorih brez preverjanja.
V: Ali naj izberem oklepni ali ne{0}}oklepni ohlapni cevni kabel?
O: Izberite oklepni kabel, ko se pot sooča z neposrednimi pogoji zakopavanja, tveganjem za glodavce, silo stiskanja ali mehanskim udarcem. Izberite ne{1}}oklepni kabel, ko je pot zaščitena in je manjša teža ali lažje rokovanje pomembnejše.
V: Kaj naj navedem, ko zahtevam ponudbo?
O: Navedite pot namestitve, število vlaken, vrsto vlaken, strukturo kabla, metodo-blokiranja vode, material plašča, zahteve za oklep, radij upogiba, vlečno napetost, delovno temperaturo, standardne zahteve in dolžino bobna.
Zaključek
Polikarbonatni prozorni profili so uporabni, ker lahko združujejo jasnost, žilavost, difuzijo svetlobe in prilagodljivost oblikovanja. Toda pravi profil je odvisen od aplikacije. Jasen profil ni vedno prava osvetlitev. Zelo razpršen profil ni vedno najboljša izbira za vidnost. Trden material lahko še vedno odpove, če oblika profila ustvarja napetost.
Za osvetlitev LED se osredotočite na difuzijo, razmik med LED, globino vpenjal in nadzor vročih točk. Pri zaščitnih prevlekah se osredotočite na odpornost na udarce, obremenitev vgradnje in pogoje čiščenja. Za zunanjo uporabo vključite izpostavljenost UV žarkom v specifikacijo. Za iztiskanje po meri preglejte risbo, debelino stene, toleranco, zaključek in načrt testiranja vzorcev pred masovno proizvodnjo.
Najboljši rezultat izhaja iz jasne opredelitve aplikacije, izbire pravega optičnega zaključka, zgodnjega preverjanja mehanskih tveganj in sodelovanja z dobaviteljem, ki lahko podpira izbiro materiala in načrtovanje iztiskanja.
