Struktura sode predstavlja eno najbolj kritičnih komponent v kateri koli sodobni ekstruder liniji, ki tvori integralni ekstruzijski sistem v kombinaciji s sklopom vijaka. V sodobnih objektih za obdelavo plastike je učinkovitost in zanesljivost ekstruderne linije močno odvisna od optimalne zasnove in konfiguracije sodnega sistema. Sod mora prenesti ekstremne operativne razmere, vključno z visokimi temperaturami, povišanimi pritiski, hudo abrazivno obrabo in velikimi jedkimi učinki različnih polimernih materialov in aditivov.

Med neprekinjenim delovanjem linije ekstruderja ohranjanje odlične toplotne prevodnosti na celotnih odsekih sodčka postane najpomembnejše za natančen nadzor temperature v različnih območij. Struktura sode zahteva strateško namestitev dovodnih vrat, ustrezne priključne vmesnike za oblikovanje matric na končnem koncu in skrbno oblikovane notranje površinske značilnosti. Parametri notranje površinske hrapavosti in natančno obdelani utori znotraj odsekov sodov pomembno vplivajo na celotno učinkovitost ekstruzijskega procesa, zaradi česar je racionalna zasnova soda nujno bistvena za optimalno zmogljivost linije ekstruder.

Integralna zasnova soda

Integralna konstrukcija sodčka zagotavlja vrhunsko natančnost izdelave in natančnosti montaže, kar omogoča priročno namestitev in odstranjevanje sistemov za ogrevanje in hlajenje po celotni črti ekstruder. Ta zasnova zagotavlja enakomerno porazdelitev toplote po dolžini sode, kar prispeva k dosledni kakovosti taline. Ko pa se obraba pojavi v integralnem sodu, popravila in obnova postaneta zahtevna, kar lahko zahteva popolno zamenjavo sodov. Integralna zasnova vsebuje priklopne prirobnice na strateških položajih, integriranih hladilnih kanalih za upravljanje temperature in natančno postavljene odprtine krme, ki ohranjajo strukturno celovitost celotnega sistema ekstruder.

Segmentirana konfiguracija sodčka

Segmentirani pristop sod razdeli sod na več kombiniranih odsekov, povezan s prirobnico - vijakov. Ta modularna zasnova poenostavlja proizvodne procese in sprejme različne dolžine - do - zahteve premera za različne konfiguracije vijakov znotraj linije ekstruderja. Medtem ko ponujajo prednosti proizvodnje, segmentirani sodi predstavljajo izzive montaže, zlasti pri ohranjanju koaksialne poravnave v vseh razdelkih. Prisotnost prirobnic med segmenti lahko moti namestitev elementov grelnika, kar lahko ogroža enakomernost nadzora temperature vzdolž dolžine obdelave črte ekstruder.

Liner - Vnesite konstrukcijo sodčka

Struktura odpiranja vira in oblikovanje

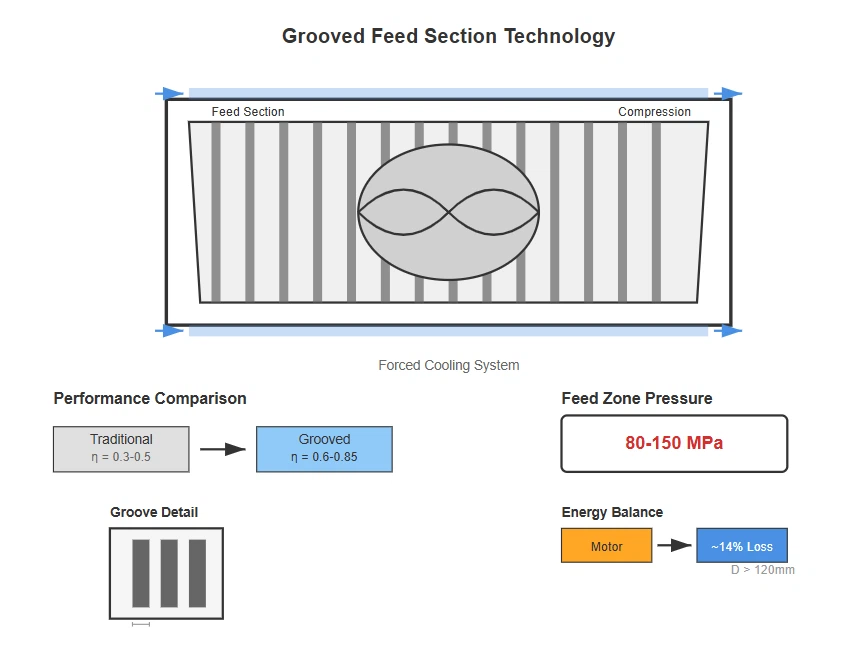

Struktura odpiranja krme bistveno določa, kako materiali vstopajo v vijačni kanal znotraj ekstruderne črte. Sodobni prehodni odseki, ki so nameščeni na začetnih vijačnih letih, vključujejo namenske strukture hladilne jakne, povezane z glavnim sklopom sodov. Ta konfiguracija preprečuje prezgodnji dvig temperature polimera, pri čemer se izogne ​​premostitvi materiala, ki bi lahko prekinil operacije hranjenja. Poleg tega preprečuje tvorbo filma taline med materialom in površino sode, kar bi povzročilo rotacijo materiala Co - z vijakom, ne da bi ustvaril osni premik, potreben za učinkovito trdno prenašanje v črti ekstruderja.

Geometrije odpiranja krme

Odprtine za krmo v sodobnih modelih ekstruderskih linij uporabljajo različne geometrijske konfiguracije:

Optimalno pozicioniranje plošče in izvedba zaslona filtra

Zahteve glede pozicioniranja

Razdalja med odklopnikom in konico vijaka mora približno 0,1D v vrtini - zasnovani ekstruder liniji, ki zagotavlja stabilen pretok materiala, hkrati pa preprečuje kopičenje materiala in potencialno razgradnjo. Plošča odklopnika zagotavlja ključno podporo za zaslone filtra, ki jih je treba namestiti med glavo vijaka in odklopnico, pri čemer ohranja tesne stike s površino plošče.

Specifikacije zaslona filtriranja

Filtrirni zasloni igrajo ključne vloge v operacijah ekstruderskih linij, ki proizvajajo kable, monofilamente, prozorne izdelke in filme. Grobi zasloni uporabljajo konstrukcijo žic iz nerjavečega jekla, medtem ko drobni zasloni uporabljajo tkanje bakrene žice.

Napredni sistemi za spreminjanje zaslona

Tehnologija neprekinjenega spreminjanja zaslona

Za izboljšanje operativne učinkovitosti v sodobnih napravnih linijah so samodejne naprave za spreminjanje zaslona postale standardna oprema. Kritična zahteva vključuje ohranjanje celovitosti tesnjenja med dejanji nadomeščanja zaslona. Neprekinjene menjalnike zaslona so sestavljene iz hidravlično gnanih aktuatorjev in sklopov telesa menjalnikov, ki omogočajo neprekinjeno delovanje linije ekstruder med zamenjavo filtra.

Delovno načelo vključuje nadzorovano uhajanje taline okoli periferije odklopne plošče, ki se hladilni sistemi strdijo pod temperaturo plastičnega pretoka in ustvarijo 0,05 - 0,13 mm debeline listov, ki dosegajo učinke samosvoje. Ta tehnologija omogoča neprekinjeno delovanje z odličnimi značilnostmi tesnjenja, pri čemer ohranja konsistenco materiala v celotni črti ekstruder brez prekinitve proizvodnje.

Komponente in delovanje zaslona

Tipičen neprekinjeni menjalnik zaslona v liniji ekstruderja vključuje:

Sistemi za sušenje vročega zraka

Napredne instalacije z ekstruderskimi linijami pogosto vključujejo sušenje vročega zraka, pri čemer uporabljajo puhalce za uvedbo ogrevanega zraka z spodnjega dela in izčrpavajo skozi zgornje dele. Ta konfiguracija hkrati posuši materiale in dvigne temperaturo, pospešuje hitrost taljenja in povečuje kakovost plastizacije. Vzorec ogrevanja pretoka zraka zagotavlja enakomerno kondicioniranje materiala, preden vstopite v obdelave obdelave ekstruder.

Uspešno delovanje katere koli linije ekstruder je odvisno od brezhibne integracije vseh komponent sodov in pomožnih sistemov. Vsak element mora delovati harmonično, iz utripajočega odseka krme, ki izboljšuje trdno prenašanje skozi natančno konfigurirane plošče odklopnikov, ki zagotavljajo enoten pretok taline, do prefinjenih sistemov, ki spreminjajo zaslon, ki ohranjajo kontinuiteto proizvodnje.

Sistemi za nadzor temperature v celotni liniji ekstruderja zahtevajo skrbno usklajevanje, uravnoteženje potreb po ogrevanju v talilnih območjih s hladilnimi potrebami v dovajalnih odsekih. Strategija toplotnega upravljanja mora upoštevati viskozno ogrevanje, ustvarjeno med predelavo polimerov, hkrati pa ohranja natančne temperaturne profile, ki so bistveni za kakovost izdelka.

Sodobne zasnove linije ekstruder vse bolj vključujejo inteligentne krmilne sisteme, ki spremljajo razmere sodov, razlike v tlaku na zaslonu in hitrost hranjenja. Ti integrirani sistemi omogočajo načrtovanje predvidevanja vzdrževanja in optimizirajo operativno učinkovitost, hkrati pa zmanjšajo nepričakovani izpad. Real - Časovno spremljanje kritičnih parametrov omogoča operaterjem, da proaktivno prilagajajo pogoje obdelave in zagotavljajo dosledno kakovost izdelka iz linije ekstruderja.

Prediktivne tehnike vzdrževanja, vključno z analizo vibracij in termičnim slikanjem, omogočajo zgodnje odkrivanje problemov, preden pride do pomembne razgradnje uspešnosti ekstruderne linije. Vzpostavitev osnovnih meritev učinkovitosti omogoča operaterjem, da prepoznajo postopne spremembe, ki kažejo na obrabo komponent ali sistemsko neučinkovitost.

Sistem sodi predstavlja temeljni element, ki določa uspešnost linije ekstruderja, kakovost izdelka in operativno učinkovitost. Od osnovnih strukturnih konfiguracij prek naprednih razgibanih krmnih odsekov, prefinjenih sistemov spreminjanja zaslona in integriranih mehanizmov hranjenja vsaka komponenta prispeva k splošni učinkovitosti sistema.

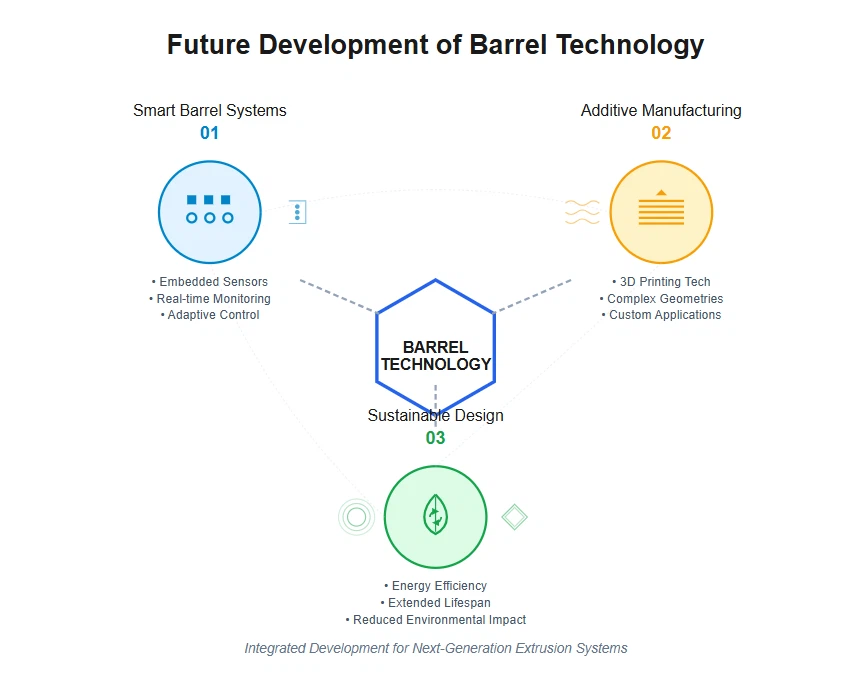

Nenehno napredovanje v znanosti o materialih, proizvodnih tehnologijah in nadzornih sistemih obljublja nadaljnje izboljšanje zmogljivosti sodčkov. Ker zahteve glede predelave polimerov postajajo vse bolj zahtevne, ostaja evolucija tehnologije sodov ključnega pomena za ohranjanje konkurenčnosti v sodobni proizvodnji plastike.

Uspešno izvajanje optimiziranih sistemov sodi zahteva celovito razumevanje vedenja polimera, toplotne dinamike in načel mehanskega oblikovanja. S skrbnim upoštevanjem vsakega oblikovalskega elementa iz geometrije odpiranja vira prek konfiguracije odklopnikov lahko inženirji razvijejo rešitve ekstruderskih linij, ki zagotavljajo izjemne zmogljivosti v različnih aplikacijah za obdelavo.
